6．焊缝成形系数

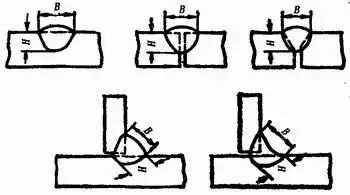

图1—21 焊缝成形系数的计算
熔焊时，在单道焊缝横截面上焊缝宽度(B)与焊缝计算厚度(H)的比值(ф＝B／H)，叫焊缝成形系数，见图1—21。该系数值小，则表示焊缝窄而深，这样的焊缝中容易产生气孔和裂纹，所以焊缝成形系数应该保持一定的数值，例如埋弧自动焊的焊缝成形系数ф要大于1．3。
7．熔合比
是指熔焊时，被熔化的母材在焊道金属中所占的百分比。各种接头、坡口和焊缝的形式见表1—3。

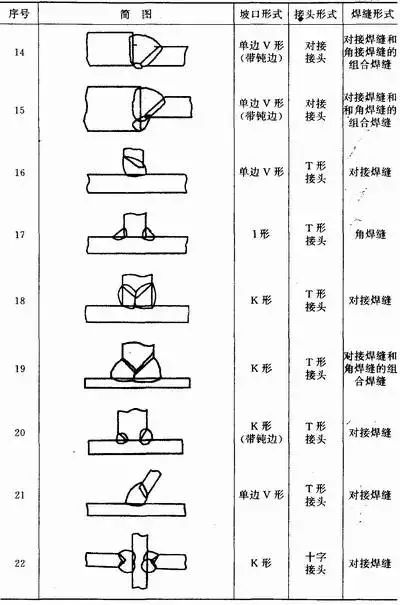

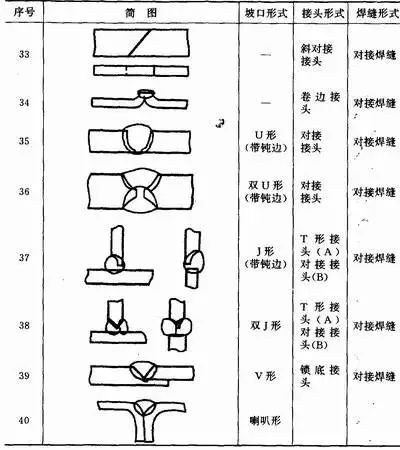

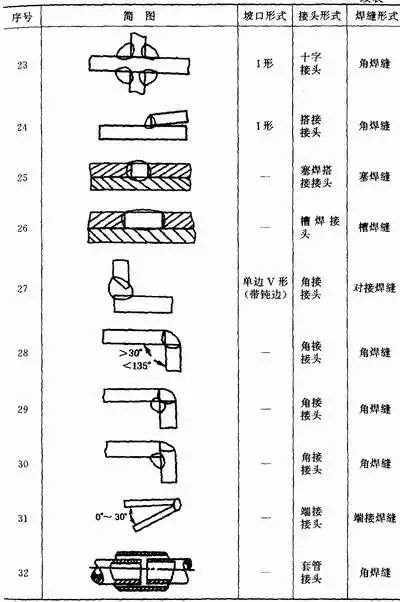

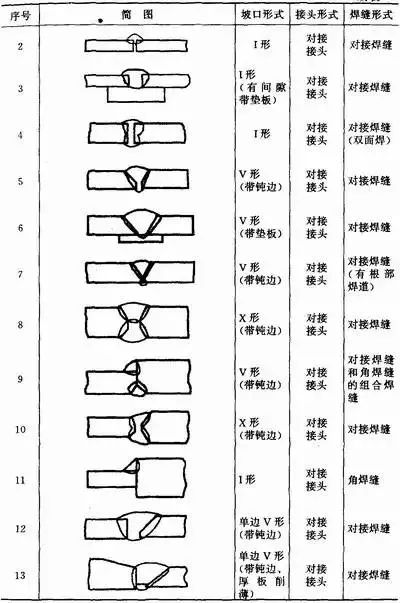

表1—3 各种坡口、接头及焊缝形式
五、焊缝符号表示法
焊缝符号一般由基本符号和指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。
(一)符号
根据GB324—88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：
(1)基本符号
基本符号是表示焊缝横截面形状的符号，见表1—4。
(2)辅助符号

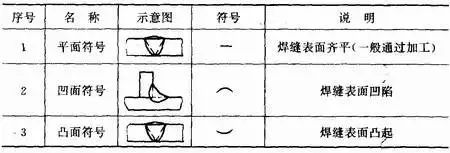

辅助符号是表示焊缝表面形状特征的符号，见表1—5。应用示例见表1—6。
(3)补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1—7。应用示例见表1—8。

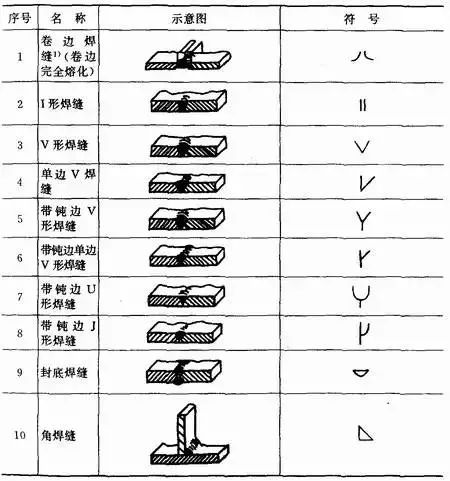

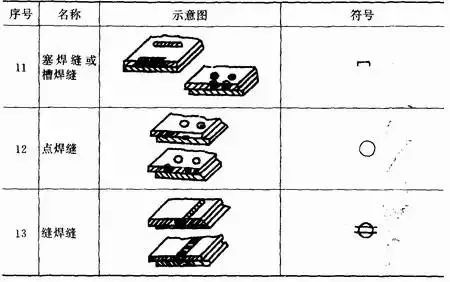

表1—4基本符号
注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S。
表1—5辅助符号

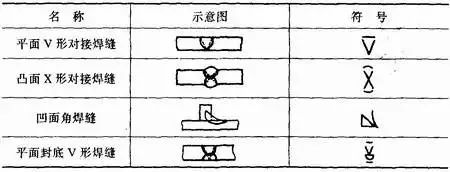

表1—6 辅助符号的应用示例

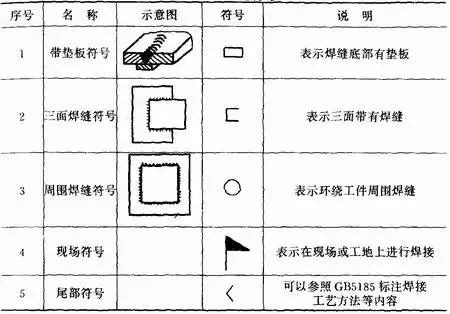

表1—7补充符号

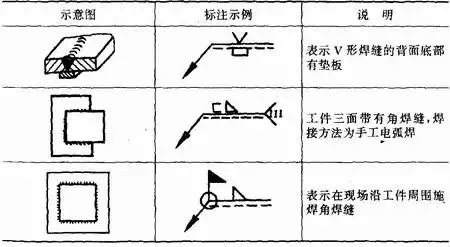

表1—8 补充符号应用示例
(二)符号在图纸上的位置
1．基本要求
完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号及数据。
指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。如图1—22所示。

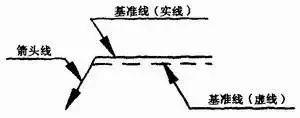

图1—22 指引线
2．箭头线和接头的关系
图1—23和图1—24给出的示例说明下列术语的含义：

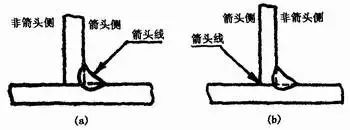

图1—23 带单角焊缝的T型接头
(a)焊缝在箭头侧 (b)焊缝在非箭头侧

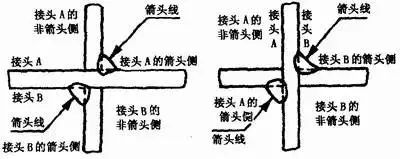

图1—24 双角焊缝的十字接头
a．接头的箭头侧；
b．接头的非箭头侧
3．箭头线的位置

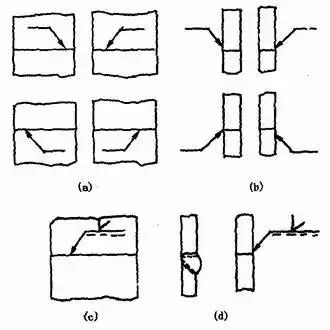

箭头线相对焊缝的位置一般没有特殊要求，见图1—25(a)、(b)。但是在标注单边V、单边Y、J形焊缝时，箭头线应指向带有坡口一侧的工件，见图1—25(c)、(d)。必要时，允许箭头线弯折一次，如图1—26。
图1—25 箭头线的位置
图1—26 弯折的箭头线
4．基准线的位置
基准线的虚线可以画在基准线的实线下侧或上侧。
基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直。
5．基本符号相对基准线的位置
基本符号相对基准线的位置见图1—27(a)、(b)、(c)、(d)；标注对称焊缝及双面焊缝时，不加虚线。

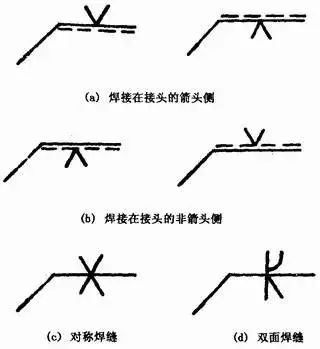

图1—27 基本符号相对基准线的位置
(三)焊缝尺寸符号及其标注位置

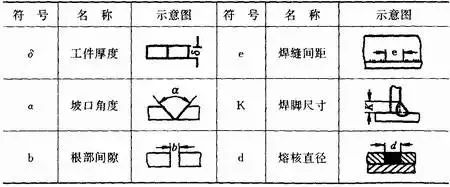

(1)焊缝尺寸符号，见表1—9。

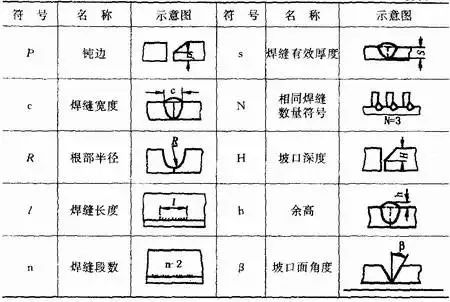

表1—9焊缝尺寸符号
(2)焊缝尺寸符号及数据的标注原则，如图1—28：
1)焊缝横截面上的尺寸标在基本符号的左侧；
2)焊缝长度方向尺寸标在基本符号的右侧；

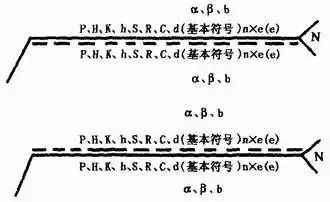

图1—28 焊缝尺寸的标注原则
3)坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；
4)相同焊缝数量符号标在尾部；
5)当需要标注的尺寸数据较多又不易分辩时，可在数据前面增加相应的尺寸符号。当箭头线方向变化时，上述原则不变。
(3)关于尺寸符号的说明
1)在基本符号的右侧无任何标注且又无其他说明时，表示焊缝在工件的整个长度上是连续的。
2)在基本符号在左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
3)塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
六、焊接工艺参数及其对焊缝形状的影响
焊接时，为保证焊接质量而选定的各项参数(例如焊接电流、电弧电压、焊接速度、线能量等)的总称叫焊接工艺参数。所谓线能量是指熔焊时，由焊接热源输入给单位长度焊缝上的能量焦尔／厘米或焦尔／毫米(J／cm或J／mm)，亦称热输入。
线能量的计算公式为：
式中 Q——线能量，J／cm或J／mm；
I——焊接电流，A；
U——电弧电压，V；
V——焊接速度，cm／s或mm／s。
例：某焊接性试验的焊接工艺参数如下：焊条直径4mm，焊接
电流180A，电弧电压24V，焊接速度150mm／min。试计算其线能
量。
解：线能量
答：该试验的线能量为1728J／mm。
